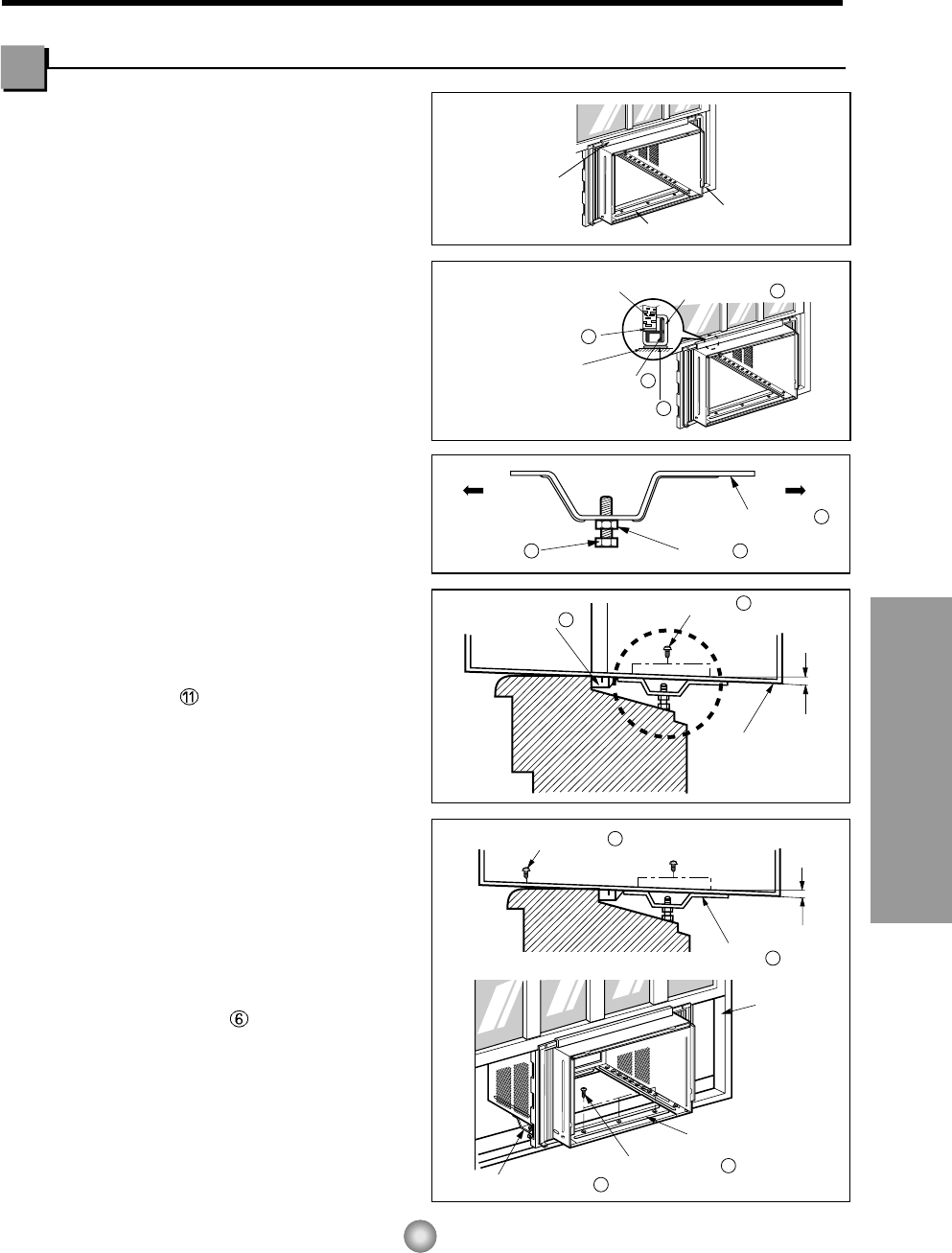

Características e Instalacion
Aproximamente 1/2"
Soporte del Alféizar
2
Pista de
Marco
Angulo de Delante
Tornillo(Tipo B)
6
Soporte del Alféizar
2
Tornillo(Tipo B)
6
Interior
Exterior
Gabinete
Aproximamente 1/2"
Guia Marco
11
Tornillo(Tipo A)
5
Interior Exterior
Soporte del Alféizar
2
Tuerca
4
Tornillo
3
Guía Superior
Marco de Ventana
Taburete de la Ventana
Angulo de Delante
Guía Superior
9
Panel Guía
1
Banda adhesiva
10
Banda adhesiva
13
Gabinet
1. Abra la ventana. Marque una línea en el
centro del banqueta de la ventana(o la
ubicación deseada del aire acondicionado).
Cuidadosamente ubique el gabinete en la
banqueta de la ventana y alinee la marca
central en el frente inferior con el centro de la
línea marcada en la banqueta de la ventana.
2. Hale hacia abajo la parte inferior de la
ventana hasta que se una detrás de la guía
superior.
NOTA:
No hale la ventana hacia abajo tan
apretadamente que el movimiento del panel
guía sea restringido.
3. Ligeramente ensamble el soporte del alfeizar
usando las partes de la fig. 3.
4. Seleccione la posición que ubicará el soporte
del alféizar cerca del punto más exterior del
alféizar.(Ver Fig. 4)
NOTA: Tenga cuidado al instalar el gabinete(las
guías marco se rompen fácilmente).
5. Pegue el soporte antepecho a los rieles de la
caja en relacion a la posicion deseada
usando dos tornillos Tipo A en cada soporte.
(Ver Fig. 4)
6. El gabinete debe ser instalado con una
pequeña caída(cerca de
1
/
2") hacia abajo
hacia afuera (Ver Fig. 5).
7. Adjunte el gabinete al banquete de la ventana
atornillando los tornillos
(Tipo B: Largo
dieciséis milímetros y menos.) a través del
ángulo frontal en la banqueta de la ventana.
8. Hale cada panel guía completamente a cada
lado de la ventana y repita del paso 2.
Instalación del Gabinete
Fig. 1
Fig. 2
Fig. 3
Fig. 4
Fig. 5
