MODELO 2505
FUNCIONAMIENTO
Este Ventilador podrá hacerse funcionar mediante los
controles manuales ubicados en la parte superior de la
unidad (como se indica en la ) o con el Control Remoto
(como se indica en la )
1. Coloque el ventilador sobre una superficie firme y
nivelada.
ADVERTENCIA: Los tacos de plástico o hule, tales como
las patas de esta unidad, pueden pegarse a la superficie
de los muebles. La unidad podría dejar un residuo capaz
de oscurecer, manchar o dejar marcas permanentes en el
acabado de ciertas superficies de muebles, incluyendo
superficies y pisos de madera.
2. Conecte el cable eléctrico a un tomacorriente de 120
voltios.
Asegúrese que el enchufe encaje firmemente en el
tomacorriente.
Cuando los enchufes quedan flojos en los
tomacorrientes, pueden deslizarse parcial
o completamente fuera del tomacorriente
con un leve movimiento del cable adosado.
Los tomacorrientes en este estado podrían
sobrecalentarse y representar un grave peligro
de incendio; si está cubierto por una cortina o
tela, el riesgo de incendio es aún mayor.
3. Encienda el Ventilador oprimiendo el Botón De Encendido
( ).
4. Al encender el Ventilador, el equipo estará funcionando
en ALTO.
5. Si oprime el Botón De Encendido por segunda vez, el
Ventilador quedará en MEDIANO.
New 7/08
10
2505ES
New 7/08
3
2505ES
MODEL 2505

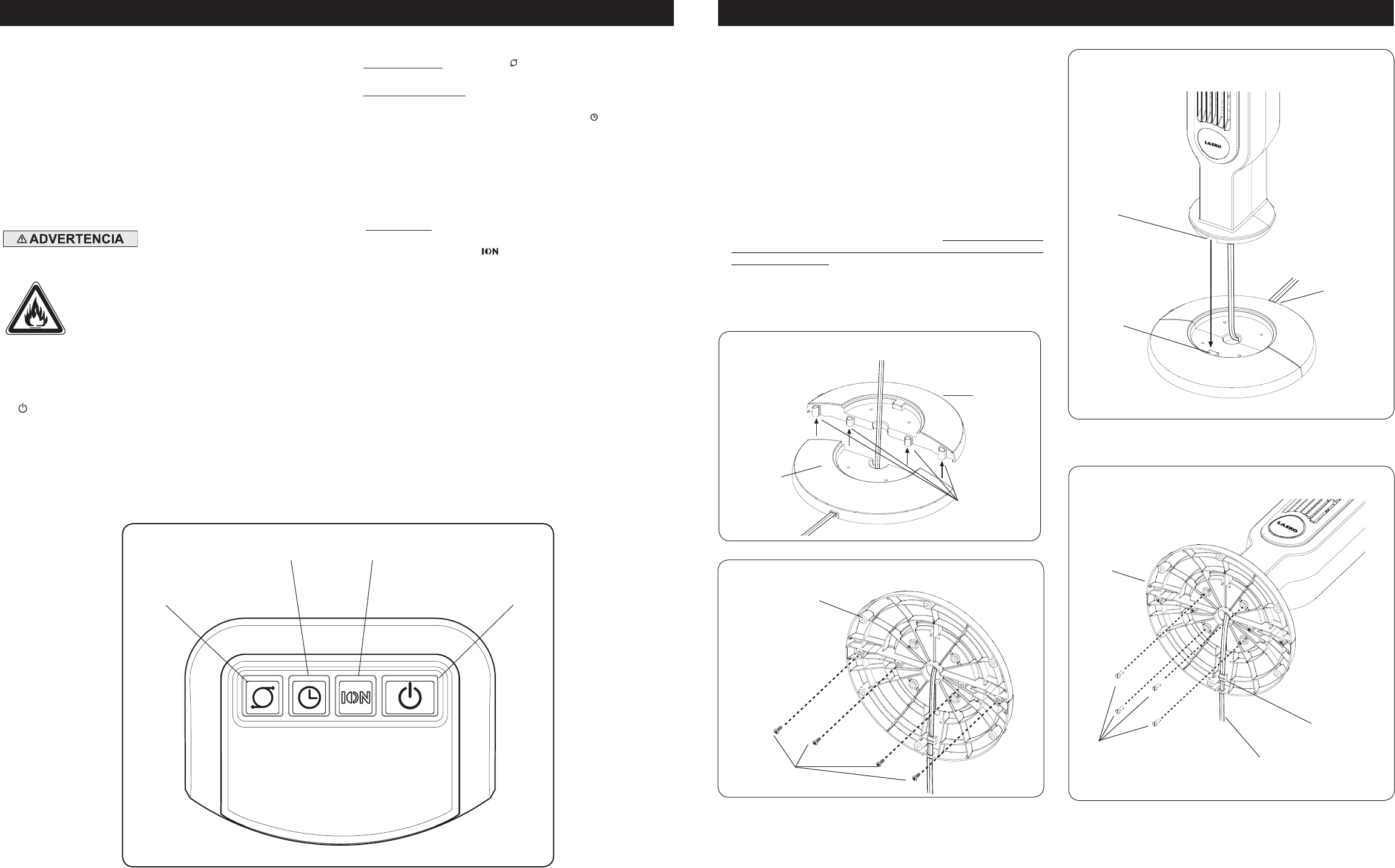

ASSEMBLY
1. Carefully remove the Fan from the plastic bag and the carton.
For ease of assembly, lay the Fan down so that the front grill
and control panel are facing up.
2. Assemble the Support Bases by interlocking the Bosses on
Support Base A into the Boss Holes on Support Base B. Thread
the Power Supply Cord through the large hole in the center of
the Support Base Assembly. (Figure 1)
3. Secure the (4) #8 X 3/8" Screws into the four holes in the bottom
of the base. (Figure 2)
4. Align the Support Base Assembly Alignment Tabs with the
alignment slots on the bottom of the fan, noting that the cord
channel on the bottom of the support base should be towards
the back of the Fan. (Figure 3)
5. Secure the Support Base Assembly to the bottom of the Fan
with (4) 1/2" Long M5 Screws. Gently pull any excess slack
of the Power Supply Cord and place it in the Wire Locating
Trough. (Figure 4)
6. Si oprime el Botón De Encendido por tercera vez, el
Ventilador quedará en BAJO.
7. OSCILACIÓN: Oprima el ( ) para activar y desactivar la
función de oscilación.
8. TEMPORIZADOR: La función temporizadora le permitirá
ajustar el tiempo de funcionamiento de 1 hora a 7 horas,
con incrementos de 1 hora. Al oprimir el ( ), cambiará el
tiempo de funcionamiento deseado. Cada vez para que
presione el botón temporizador, el tiempo aumenta en 1
hora. Después de llegar a las 7 horas, si oprime el botón
temporizador una vez más, el ventilador funcionará en
forma continua. Las luces en el frente de la unidad se
encenderán apropiadamente con el lapso de tiempo para
el cual se activó el Ventilador.
9. IONIZANTE: La Función Ionizante de este Ventilador
funcionará con cualquier modo de velocidad. Oprima el
Botón de Ionizante ( ) una vez para activar esta fun-
ción y una segunda vez para desactivarla. El Ventilador
deberá estar ENCENDIDO para que el Ionizante pueda
funcionar. Cuando el Ionizante se encuentra activado,
esto ayudará a purificar el aire de la habitación.
10.Después de apagar el Ventilador, desconecte la unidad
del tomacorriente eléctrico.
TOOLS REQUIRED FOR ASSEMBLY (not included)
- #2 Phillips Head Screwdriver
Figure 2
Support Base Assembly - Bottom View
Support
Base
Assembly
#8 X 3/8"
Screws
Figure 1
Support
Base B
Support
Base A
Bosses
Support Base Assembly
M5 X 1/2"
Screws
Support Base
Assembly
Power Supply
Cord
Wire
Locating
Trough
Figure 4
Base to Bottom of Unit Assembly
Cord
Channel
Support Base
Assembly
Alignment Tab
Alignment Slot
Figure 3
Figura 5
Botón de
Oscilación
Botón de
Encendido
Botón
Temporizador
Botón de
Ionizante
