Instructions d’installation
RACCORDEMENTS À LA CONDUITE DE VIDANGE
Vérifiez et conformez-vous aux codes de plomberie lors de la planification.
MISE EN GARDE :
Les options décrites ci-dessous représentent UNIQUEMENT les
configurations d’installation homologuées. N’utilisez pas de systèmes comportant des soupapes à étrier.

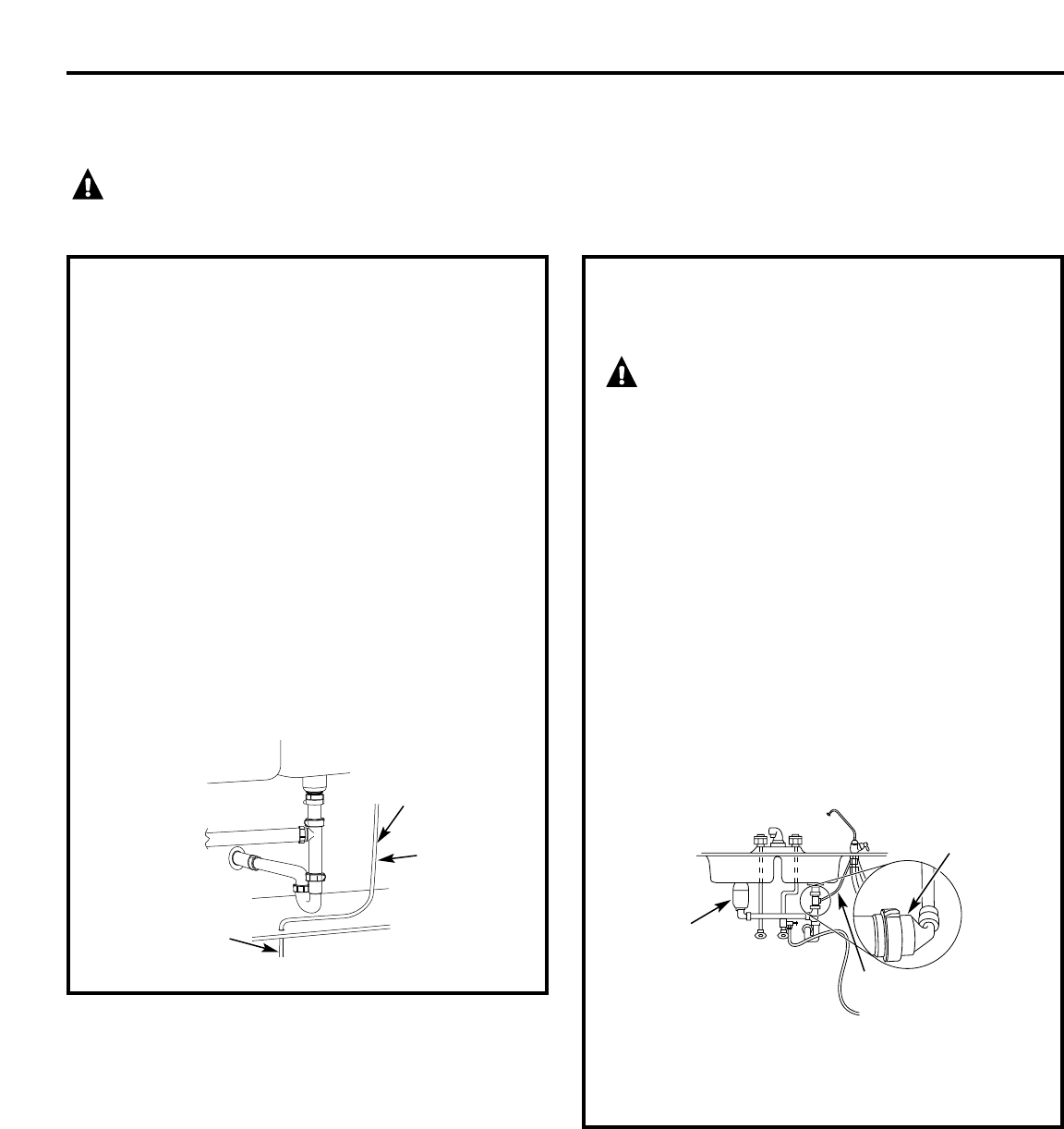

OPTION A : INSTALLATION
DU SYSTÈME AU SOUS-SOL
Acheminez DIRECTEMENT la conduite de
vidange (noire, de 1/4 po) du système de
filtration par osmose inversée à un évent du
sous-sol, en dérivant l’espace d’air ménagé
dans le robinet. Il est aussi possible de diriger
la conduite de vidange sur un orifice
d’évacuation du sol ou encore dans une
baignoire sous réserve que l’espace d’air du
sous-sol est respecté. Évitez de faire des
boucles et autres formes non rectilignes avec
la conduite. L’espace d’air dans le sous-sol et
la configuration de l’installation de vidange
doivent être conformes à tous les codes
locaux. Des raccords spéciaux pour l’espace
d’air sont disponibles pour le raccordement
de la conduite à l’évent.
Conduite de vidange
du système de
filtration par osmose
inversée en dérivation
de l’espace d’air.
Maintenez
l’espace d’air au
point de vidange
dans le sous-sol
Conduite
noire de
1/4 po
OPTION B : INSTALLATION
D’ADAPTATEUR DE LA CONDUITE
DE VIDANGE
MISE EN GARDE!
N’INSTALLEZ PAS L’ADAPTATEUR DE
LA CONDUITE DE VIDANGE EN AVAL
DU BROYEUR À DÉCHETS.
Installez l’adaptateur de conduite de vidange
fourni sous l’évier, conformément à l’illustration.
Le té-déflecteur fourni doit être en place (achetez
et installez-le si nécessaire) pour empêcher la
conduite de vidange de l’osmose inversée de se
boucher. Acheminez la conduite de vidange
(noire, de 3/8 po) de l’espace d’air du robinet à
l’adaptateur de la conduite de vidange, en vous
assurant qu’il n’y a pas d’inclinaison, boucle ou
de point bas dans la conduite qui pourrait
résulter en une conduite de vidange bouchée.
La conduite doit être coupé à la bonne
longueur pour fournir un acheminement droit
du robinet à l’évacuation.
Du bruit de vidange dans le trou d’évacuation
de l’évier est normal lorsque le système de
filtration par osmose inversée fonctionne.
29
Adaptateur de conduite
de vidange dans une
conduite différente
de celle
du broyeur
de déchets
CHAUD FROID
Broyeur
La conduite de vidange
est droite
