Anvisningar till användaren
HB2500
21
Anvisningar om installationen 2
S

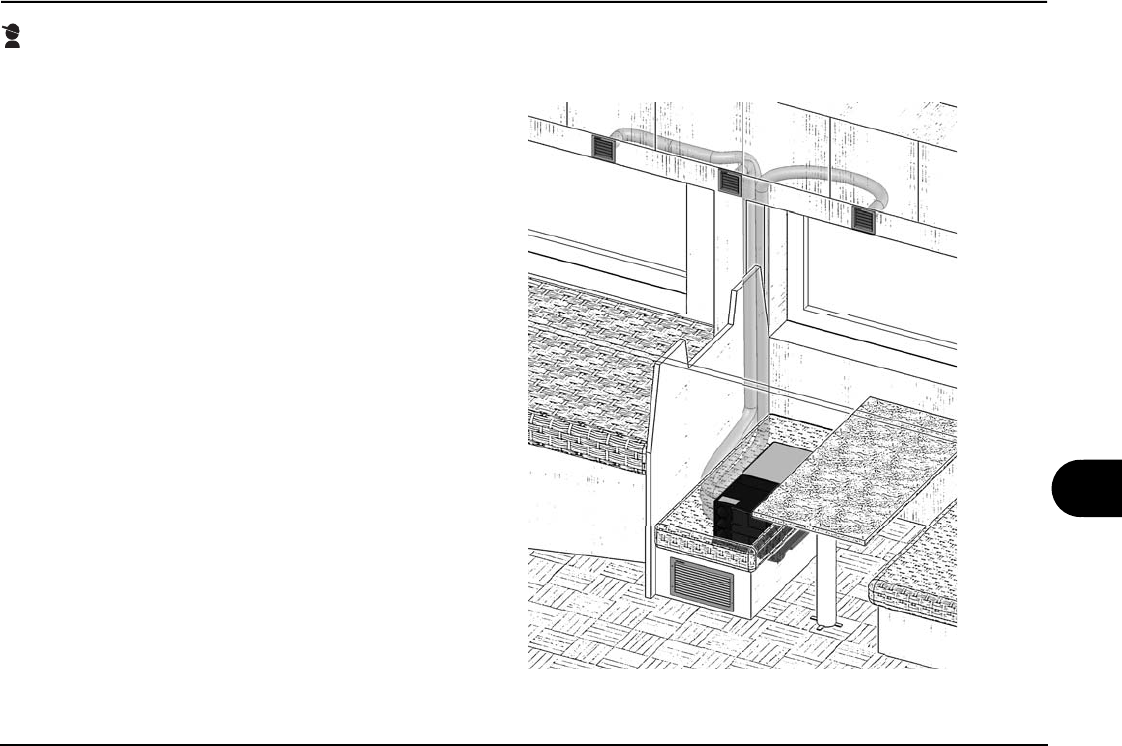

2.6. Kanalisering av luften
Delar till luftkanaliseringen medföljer inte, utan måste köpas
i handeln. Vi rekommenderar att ett kartongrör med alumini-
umkärna och utvändig beklädnad i pvc med 60 mm nominell
invändig diameter används som luftkonditioneringsrör. Röret i
fråga ska ha 65 mm yttre diameter.
Det koniska hålet som fi nns vid luftutsläppet gör att ventila-
tionsrören kan tryckas ihop.
Rören kan anslutas antingen vid utloppet på batterisidan eller
vid sidoutloppet. I det sista fallet ska skyddet tas bort och de
främre hålen tillslutas.
För bästa effekt rekommenderas följande:
- Lägg luftrören så att de blir så korta och så linjära som möj-
ligt.
- Använd inte rör som är längre än 5 m.
- Lägg inte rören i närheten av värmekällor.
Cirkulationsluften sugs in genom ett galler eller genom andra
öppningar med ett tvärsnitt på minst 300 cm
2
. Öppningen för
cirkulationsluften måste göras i närheten av maskinen. Om
detta inte går, kontrollera att det inte fi nns föremål av något
slag som kan spärra luftvägen (skapa eventuellt en luftväg
mellan öppningen och maskinen).
Cirkulationsluften måste hämtas inifrån fordonet. Om luften
hämtas utifrån reduceras maskinens effekt.
