Delta Faucet B2512LF Plumbing Product User Manual



Install Pop-Up Assembly
Instale el Ensamble de Desagüe Automático
Installez le renvoi mécanique
3

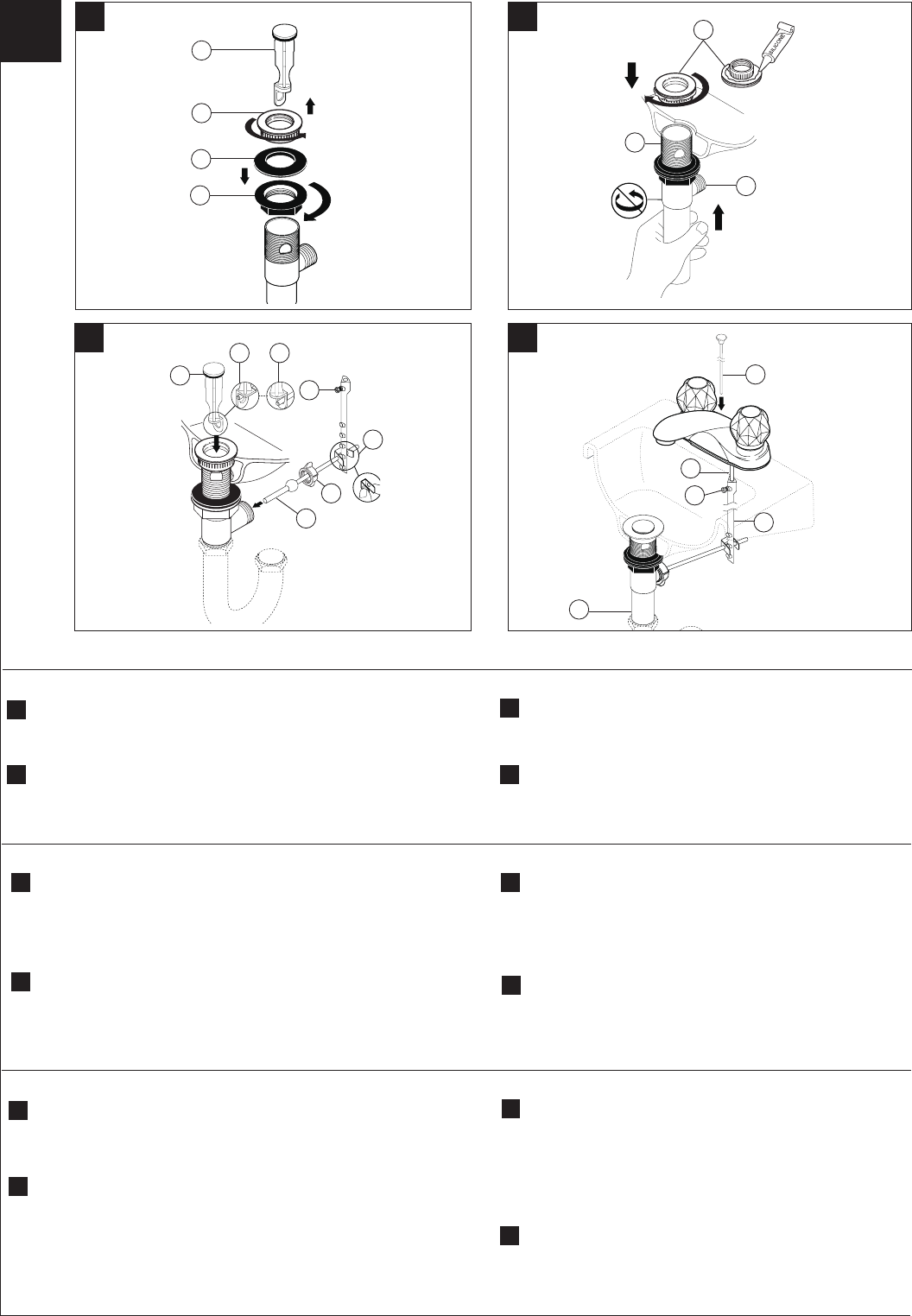

Remove stopper (1) and ange (2). Screw nut (3) all the way down. Push
black gasket (4) down.
Apply silicone to underside of ange (1). Insert body (2) into sink.
Screw flange onto body. Pivot hole (3) must face back of sink.
Tighten nut/gasket, clean excess silicone.
Remove pivot nut (1). Install horizontal rod (2) and stopper (3) as
removable (4) or non-removable (5). Hand tighten pivot nut. Attach
horizontal rod to strap (6) using clip (7).
A
.
B
.
C
.
D
.
Insert lift rod (1) through faucet and into strap (2). Tighten screw (3).
Connect assembly to drain (4).
A
.
Quite el tapón (1) y el reborde (2). Atornille la tuerca (3) completamente
hasta abajo. Empuje el empaque negro (4) Poussez le joint noir (4) vers
le bas.
B
.
C
.
Quite la tuerca del pivote (1). Instale la barra horizontal (2) y el tapón (3)
como desmontable (4) o jo (5). Apriete a mano la tuerca del pivote. Una la
barra horizontal a la barra chata (6) utilizando el gancho (7).
D
.
Introduzca la barre de alzar (1) a través de la llave y dentro en
la barra chata (2). Apriete el tornillo (3). Conecte el ensamble al
desagüe (4).
A
.
Enlevez la bonde (1) et la collerette (2). Vissez l’écrou (3) à fond. Poussez le
joint noir (4) vers le bas.
B
.
Appliquez du composé d’étanchéité à la silicone sous la collerette
(1). Introduisez le corps (2) du renvoi dans l’évier. Vissez la
collerette sur le corps. Le trou du pivot (3) doit faire face à l’arrière
de l’évier. Serrez l’écrou contre le joint et enlevez le surplus de
composé d’étanchéité.
Enlevez l’écrou de pivot (1). Installez la tige horizontale (2) et la bonde (3)
pour qu’elle soit amovible (4) ou non amovible (5). Serrez l’écrou de pivot à
la main. Fixez la tige horizontale au feuillare (6) à l’aide de l’agrafe (7).
C
.
D
.
Introduisez la tirette (1) dans le robinet et le feuillard (2). Serrez la
vis (3). Raccordez l’ensemble au renvoi (4).
86600 Rev. B4
A. B.
C. D.
2
2
1
1
4
3
3
54
3
6
7
2
1
1
3
4
2
1
Aplique silicón a la parte interior del reborde (1). Inserte el cuerpo (2)
en el lavamanos. Atornille el reborde encima del cuerpo. El hoyo
del pivote (3) debe de estar de la parte a la llave. Apriete la tuerca/
empaque, limpie el exceso de silicón.
