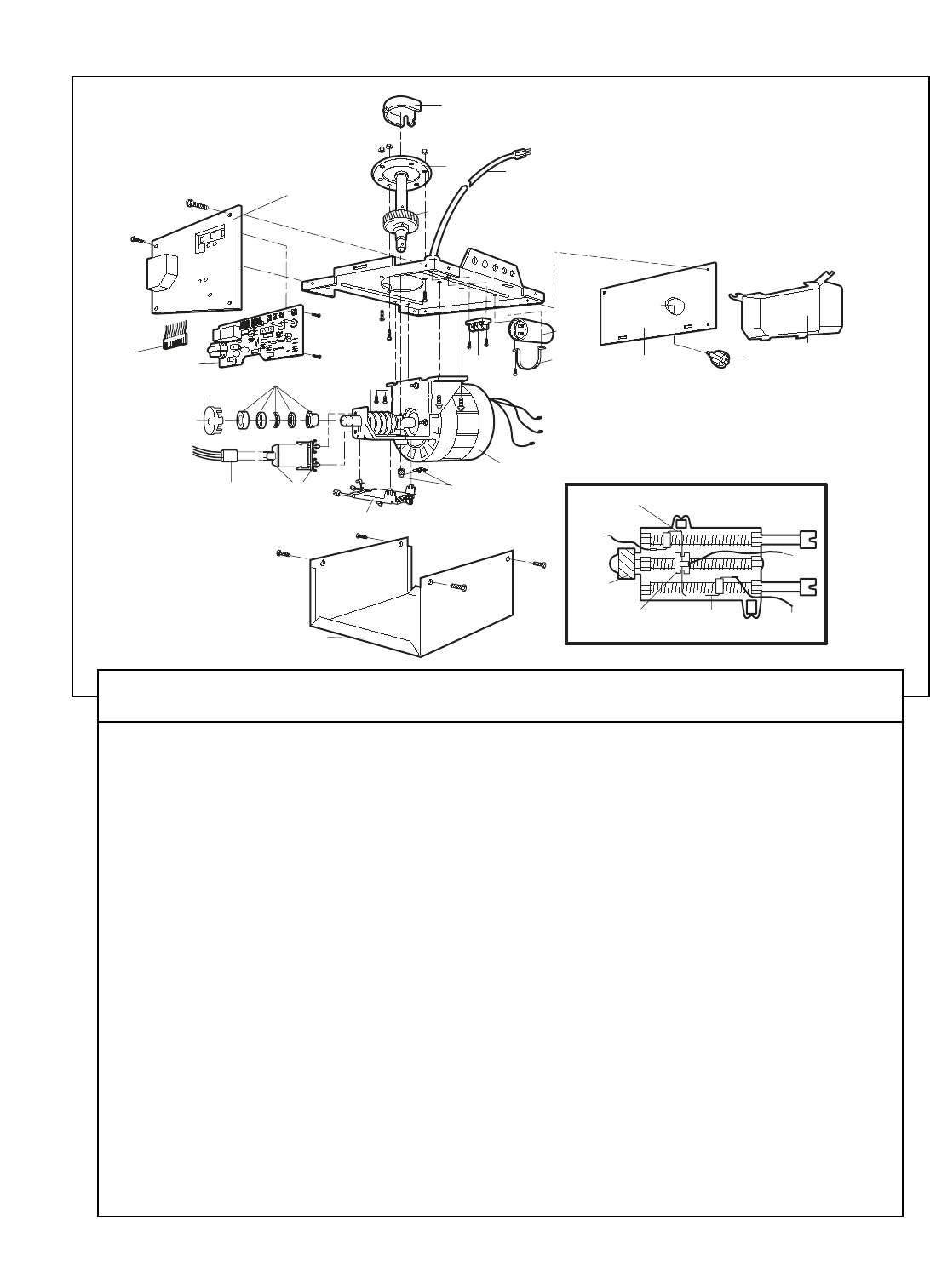

Pièces d’assemblage du moteur
34
2
10
8
13
14
15
16
19
4
3
DN
UP
Fil
brun
Contact de
(fermeture)
INTERRUPTEUR DE FIN
DE COURSE
Fil
gris
Fil
jaune
Contact
(d'ouverture)
Contact de fin
de course central
Pignon
menant
9
20
16
12
18
11
17
3
1
5
6
7
N°DE
RÉF. PIÈCE DÉSIGNATION
1 31D380 Carter du pignon
2 41C4220A Pignon et engrenage
Comprend : Rondelle-frein,
Rondelle de butée,Jonc
d’arrêt, Plaque de butée,
Goupille cylindrique (2),
Pignon menant et vis sans fin,
Pignon hélicoïdal avec
flasque et graisse
3 41A2817 Vis sans fin/pignon menant
avec graisse
Goupille cylindrique (2)
4 41B4245 Cordon électrique
5 143D100 Panneau d’extrémité avec
toutes les étiquettes
6 175B88 Douille d'ampoule
7 108D36 Diffuseur
8 30B532 Condensateur - 1/2HP
30B387 Condensateur - 1/3HP
9 12A373 Support de condensateur
10 41A3150 Bornier avec vis
11 41D3058 Moteur de rechange
universel et support,
Comprend : Moteur, vis
sans fin, support, roulement,
capteur de régime
N°DE
RÉF. PIÈCE DÉSIGNATION
12 41A3583-11 Couvercle
13 41A2818 Entraînement et dispositif de
retenue d’interrupteur de fin
de course
14 41D3452 Interrupteur de fin de course
15 41C4398A Capteur de régime
16 41C4246 Faisceau électrique
avec prise
17 41A2826 Roulement d’arbre
18 41A2822A Coupelle d’interrupteur
19 41A5021-1G Plaque logique du récepteur
Comprend : Plaque logique,
Panneau d'extrémité
avec toutes les étiquettes
20 41A5014-3 Panneau d'extrémité
avec toutes les étiquettes
NON ILLUSTRÉ
41A2825 Sachet des fixations du
châssis (comprend les vis non
montrées dans l’illustration
ci-dessus).
